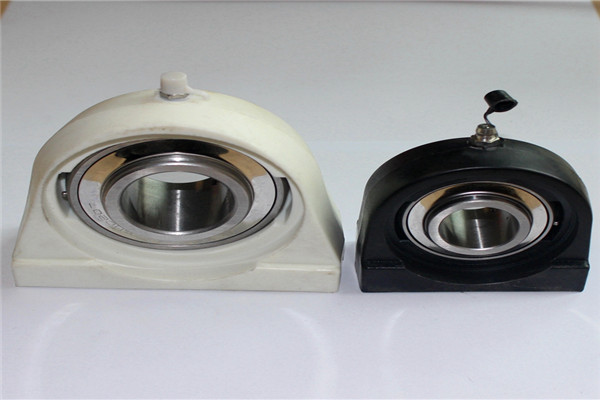

近年來，工程塑料制品以其優(yōu)異的性能獲得越來越廣泛的應(yīng)用。工程塑料在軸承座上具有廣闊的應(yīng)用前景，塑料軸承座正受到越來越多用戶的歡迎。
由于工程塑料軸承座具有優(yōu)異的自潤滑性、耐磨、低摩擦和特殊的抗咬合性等特點，即使在潤滑條件不良的情況下也能正常工作，因而其用作軸承材料是十分理想的。
塑料軸承座目前主要的原材料是PBT工程塑料，PBT注塑之前一定要在110～120℃的溫度下干燥3小時左右，成型加工溫度為250～270℃，模溫控制在50～75℃為宜。因該料從熔融狀態(tài)一經(jīng)冷卻，則會立即凝固結(jié)晶，故其冷卻時間較短；若噴嘴溫度控制不當（偏低），流道（水口）易冷卻固化，會出現(xiàn)堵嘴現(xiàn)象。若料筒溫度超過275℃或熔料在料筒中停留時間超過30分鐘，易引起材料分解變脆。PBT注塑時需用較大水口進膠，不宜使用熱流道系統(tǒng)，模具排氣要良好，宜用“高速、中壓、中溫”的條件成型加工，防火料或加玻纖的PBT水口料不宜再回收利用，停機時需用PE或PP料及時清洗料管，以免碳化。
在PBT的聚集態(tài)結(jié)構(gòu)中有結(jié)晶區(qū)和非晶區(qū)，因此，可以通過添加其它物質(zhì)容易地對進行改性，賦予其各種功能?，F(xiàn)有難燃型品級、高速成型型品級、高抗沖擊型品級等賦予了各種功能的各種各樣的品級。
PBT 聚對苯二甲酸丁二醇酯化學和物理特性 PBT是最堅韌的工程熱塑材料之一，它是半結(jié)晶材料，有非常好的化學穩(wěn)定性、機械強度、電絕緣特性和熱穩(wěn)定性。這些材料在很廣的環(huán)境條件下都有很好的穩(wěn)定性。
PBT吸濕特性很弱。 非增強型PBT的張力強度為50MPa，玻璃添加劑型的PBT張力強度為170MPa。玻璃添加劑過多將導(dǎo)致材料變脆。PBT的；結(jié)晶很迅速，這將導(dǎo)致因冷卻不均勻而造成彎曲變形。對于有玻璃添加劑類型的材料，流程方向的收縮率可以減小，但與流程垂直方向的收縮率基本上和普通材料沒有區(qū)別。一般材料收縮率在1.5%~2.8%之間。含30%玻璃添加劑的材料收縮0.3%~1.6%之間。熔點（225%C）和高溫變形溫度都比PET材料要低。維卡軟化溫度大約為170C。玻璃化轉(zhuǎn)換溫度（glass trasitio temperature）在22C到43C之間。 由于PBT的結(jié)晶速度很高，因此它的粘性很低，塑件加工的周期時間一般也較低。
所以塑料軸承座材料都是選擇PBT，關(guān)于這方面的問題歡迎來電咨詢。
